| Редуктор КЦ1 300 | 1100...2200 | 6,3; 10; 14; 20; 28 | 1275х410х655 | 405 |
| Редуктор КЦ1 400 | 3300...5000 | 6,3; 10; 14; 20; 28 | 1703х526х705 | 980 |
| Редуктор КЦ1 500 | 5700...9000 | 6,3; 10; 14; 20; 28 | 2085х630х877 | 1740 |
| Редуктор КЦ2 500 | 2000...2300 | 28; 45; 71; 112; 180 | 1300х350х601 | 420 |
| Редуктор КЦ2 750 | 5000...7750 | 28; 45; 71; 112; 180 | 1883х550х765 | 1240 |
| Редуктор КЦ2 1000 | 14500...15500 | 28; 45; 71; 112; 180 | 2482х690х956 | 2658 |
| Редуктор КЦ2 1300 | 24300...37500 | 28; 45; 71; 112; 180 | 3168х850х1272 | 5110 |
Коническо-цилиндрические редукторы общего назначения типов КЦ1

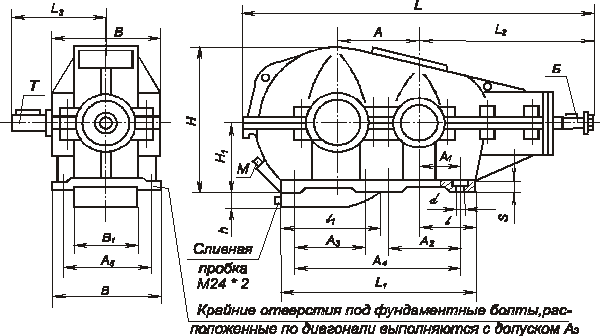

Габаритные и присоединительные размеры, мм
Обозначение: Б – быстроходный вал; Т – тихоходный вал; М – масломерная игла
|
Типоразмер |
А |
А1 |
А2 |
А3 |
А4 |
А5 |
L |
L1 |
H |
H1 |
|
КЦ1-200 |
200 |
85 |
– |
– |
375 |
250 |
900 |
480 |
435 |
225 |
|
КЦ1-250 |
250 |
120 |
– |
– |
480 |
325 |
1170 |
600 |
515 |
265 |
|
КЦ1-300 |
300 |
120 |
280 |
– |
545 |
350 |
1274 |
680 |
607 |
315 |
|
КЦ1-400 |
400 |
212 |
335 |
335 |
810 |
450 |
1703 |
930 |
705 |
320 |
|
КЦ1-500 |
500 |
250 |
390 |
390 |
990 |
550 |
2085 |
1160 |
877 |
400 |
|
Типоразмер |
В |
В1 |
l |
l1 |
h |
S |
Отверстия |
Масса, кг, не более |
|
|
d |
число |
||||||||
|
КЦ1-200 |
200 |
– |
110 |
– |
– |
20 |
17 |
4 |
186 |
|
КЦ1-250 |
275 |
– |
160 |
– |
– |
25 |
22 |
4 |
391 |
|
КЦ1-300 |
450 |
– |
170 |
– |
– |
25 |
22 |
6 |
474 |
|
КЦ1-400 |
526 |
334 |
272 |
530 |
95 |
35 |
26 |
8 |
980 |
|
КЦ1-500 |
630 |
450 |
340 |
620 |
100 |
40 |
33 |
8 |
1740 |
Пример обозначения редуктора КЦ1-200, с исполнением по передаточному отношению II, сборки 2, с цилиндрическим концом тихоходного вала формы Ц, климатического исполнения У и категории 2: КЦ1-200-II-2-ЦУ2
Концы быстроходных и тихоходных валов, мм
|
Вал тихоходный Вал быстроходный
|
||||||||||||
|
Типоразмер |
d1 |
d2 |
l2 |
l3 |
L2 |
b |
t |
d3 (пред. откл.поH) |
l4 |
L3 |
b1 |
t1 |
|
КЦ1-200 |
40 |
75 |
85 |
350 |
460 |
12 |
21 |
45 |
80 |
247 |
14 |
48,5 |
|
КЦ1-250 |
50 |
85 |
85 |
515 |
625 |
14 |
26,5 |
55 |
110 |
319,5 |
16 |
59 |
|
КЦ1-300 |
50 |
85 |
85 |
515 |
625 |
14 |
26,5 |
70 |
140 |
385 |
20 |
74,5 |
|
КЦ1-400 |
60 |
110 |
108 |
708 |
848 |
18 |
31,5 |
90 |
170 |
452 |
25 |
95 |
|
КЦ1-500 |
90 |
150 |
138 |
860 |
1030 |
25 |
47 |
110 |
210 |
544 |
28 |
116 |
Исполнение редукторов по передаточным отношениям
|
Исполнение |
I |
II |
III |
IV |
V |
|
Номинальное передаточное отношение |
28 |
20 |
14 |
10 |
6,3 |
Исполнение редукторов по сборкам
Редукторы имеют три исполнения: 1, 2, 3. Редуктор со сборкой 3 имеет оба конца тихоходного вала одинаковой формы Ц.
Допускаемые моменты Мт на тихоходных валах в Нм
при 1000 об/мин быстроходного вала
|
Типоразмер |
Исполнение |
||||
|
I |
II |
III |
IV |
V |
|
|
КЦ1-200 |
530 |
660 |
760 |
750 |
490 |
|
КЦ1-250 |
1010 |
1270 |
1430 |
1540 |
1210 |
|
КЦ1-300 |
1770 |
2120 |
2390 |
1860 |
1210 |
|
КЦ1-400 |
4000 |
4780 |
5360 |
5310 |
3460 |
|
КЦ1-500 |
7560 |
9030 |
9960 |
9120 |
5930 |
Допускаемые консольные нагрузки Рт на тихоходных валах
в Н при 1000 об/мин быстроходного вала
Место приложения консольной нагрузки – середина шейки или гнезда тихоходного вала.
|
Типоразмер |
Форма кон- ца вала |
Исполнение |
||||
|
I |
II |
III |
IV |
V |
||
|
КЦ1-200 |
Ц М |
6450 8400 |
6150 6900 |
5700 5600 |
5650 4750 |
5950 4550 |
|
КЦ1-250 |
Ц М |
8850 11000 |
8200 9500 |
7500 8000 |
6900 6800 |
6500 5900 |
|
КЦ1-300 |
Ц М |
13000 19300 |
12500 17000 |
11500 14500 |
13000 13500 |
13500 12000 |
|
КЦ1-400 |
Ц М |
21000 60500 |
19500 36500 |
18200 47000 |
18500 41500 |
21500 37000 |
|
КЦ1-500 |
Ц М |
30000 84000 |
28000 74000 |
25000 65000 |
26000 58000 |
31500 51500 |
